1、工作原理
FH系列動態電壓調節器的工作原理是持續監測輸入側電源電壓，一旦發現供電電壓偏離額定電壓水平，裝置會通過IGBT逆變器產生一個合適的補償電壓注入系統，保證輸出側（即負載側）電壓穩定，確保受保護的負載不受電壓變化的影響。2、性能特點
? 補償時間靈活，典型補償時間為3s，更多后備時間可根據客戶需求定制；
? 產品采用模塊化冗余設計，可靠性高；
? 采用超級電容作為儲能元件，充放電次數達100萬次；
? 超快速補償時間，當檢測到電壓跌落時，典型響應時間為2ms，保證敏感設備正常運行；
? 可同時治理電壓暫降、短時中斷等問題；
? 具備諧波補償、無功補償、三相不平衡治理功能；
? 逆變器滿功率設計，支持輸入三相電壓跌落100%；
? 電壓調整目標值可現場設定，出廠默認-15%~+15%；
? 電子旁路工作狀態下效率達99%以上，大幅減少電能損耗費用；
? 免維護，免值守，節約人工成本；
? 旁路功能，設備退出不影響供電。
3、主要應用場合
? 電子電器；
? 射頻發生器、光刻機、蝕刻機、擴散爐、PCB鉆機、貼片機、回流焊；
? 汽車制造；
? 噴涂、烘房、焊裝、輸送鏈/傳輸系統、發動機生產線；
? 食品醫療；
? 加工和包裝生產線、吹塑機、制藥生產線、醫療圖像、冷凍機、壓縮機、通風系統、溫度控制器、超純水泵、包裝設備、高速灌裝機器；
? 公共設施；
? 電梯，自動扶梯；
? 其他自動化：人機操作控制面板、數控（CNC）機床、機器人、伺服控制器、變頻器、數據中心、電信通訊、印刷機器、干燥機 、原料處理機 、擠出機、PLC、接觸器、穩壓電源、傳感器、交流 I/O卡件、計時器、計數器、安全組件、繼電器等。

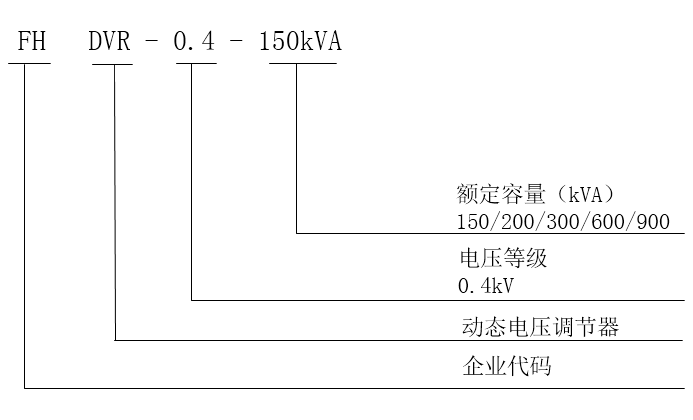

4、型號說明
5、技術參數
? 海拔高度：海拔1500米以下，1500米以上，每增加100米，功率降低1%
? 環境溫度：-10～+50℃
? 相對濕度：最濕月的月平均最大相對濕度為 90%，同時該月的月平均最低溫度為 25℃時表面無凝露
? 使用場所不得有易燃、易爆、腐蝕性氣體和液體等危險產品；地震烈度：6 級以下
? 污穢等級：Ⅲ級以下
? 額定交流輸入線電壓：220V/380V/500V
? 交流輸入線電壓范圍：-15%～+15%
? 工作頻率：50Hz±5%
? 電網結構：三相三線/三相四線
? 并聯臺數：不限
? 整機效率：>99%
? 電路拓?fù)洌喝娖?/span>
? 額定容量：150kVA/300kVA/600kVA/900kVA
? 補償能力：0~100%剩余電壓補償至100%持續3s（典型時間）
? 電壓調整目標值：額定電壓-15%~+15%可設定
? 響應時間：≤2ms
? 具備功能：電壓暫降補償、電壓暫升補償、故障旁路、諧波補償（2~25次）、無功補償、三相不平衡補償?shù)裙δ?/span>
? 噪音：≤65dB
? 散熱方式：風冷
? 通訊接口：RS485通信接口(支持 GPRS/WIFI 無線通訊方式)
? 防護等級：IP20
? 保護功能：過載保護、軟/硬件過流保護、過欠壓保護、電網電壓不平衡保護、電源故障保護、過溫保護、頻率異常保護、短路保護等
